ໂປຣໄຟລ໌ພາດສະຕິກທີ່ເສີມດ້ວຍເສັ້ນໄຍ
ໂປໄຟ Pultruded ແມ່ນຜະລິດຢູ່ໃນວັດສະດຸປະສົມ, ມັນເປັນສິ່ງທີ່ຂາດບໍ່ໄດ້ໃນການຜະລິດອຸປະກອນໄຟຟ້າເຊັ່ນຫມໍ້ແປງປະເພດແຫ້ງ, ມໍເຕີໄຟຟ້າແລະທໍ່.ຄວາມເຂັ້ມແຂງຕົ້ນຕໍຂອງມັນແມ່ນຄວາມສາມາດ insulation ໄຟຟ້າທີ່ດີທີ່ສຸດ, ເຊິ່ງເຮັດໃຫ້ພວກມັນເຫມາະສົມສໍາລັບການນໍາໃຊ້ໃນລະບົບຂ້າງເທິງທີ່ກ່ຽວຂ້ອງກັບກະແສໄຟຟ້າທີ່ເຂັ້ມແຂງ.
ມັນຍັງສາມາດຜະລິດຕາມຄໍາຮ້ອງຂໍ, ລຸ້ນ UL94V0 ທີ່ບໍ່ມີ halogen, ຕົນເອງ extinguishing.
ຜະລິດຕະພັນທັງໝົດຕອບສະໜອງໄດ້ຕາມຄຳສັ່ງຂອງເອີຣົບ 2011/95/EC ຈຳກັດການນຳໃຊ້ສານອັນຕະລາຍໃນອຸປະກອນໄຟຟ້າ ແລະເອເລັກໂຕຣນິກ.

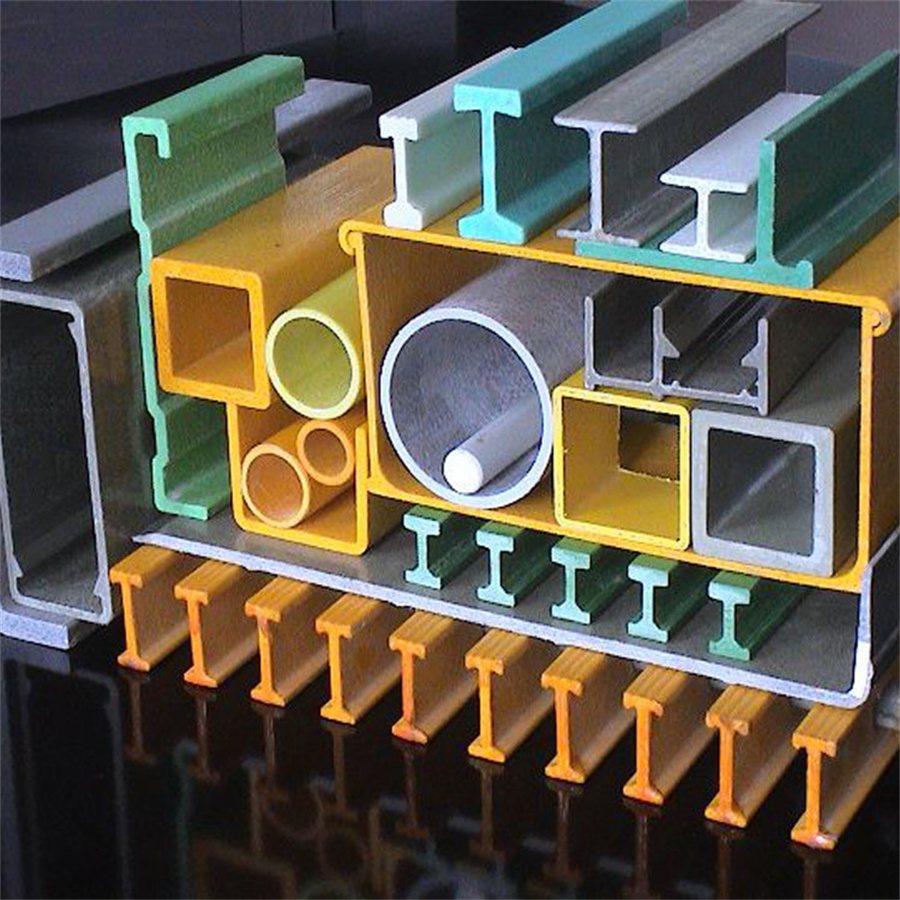

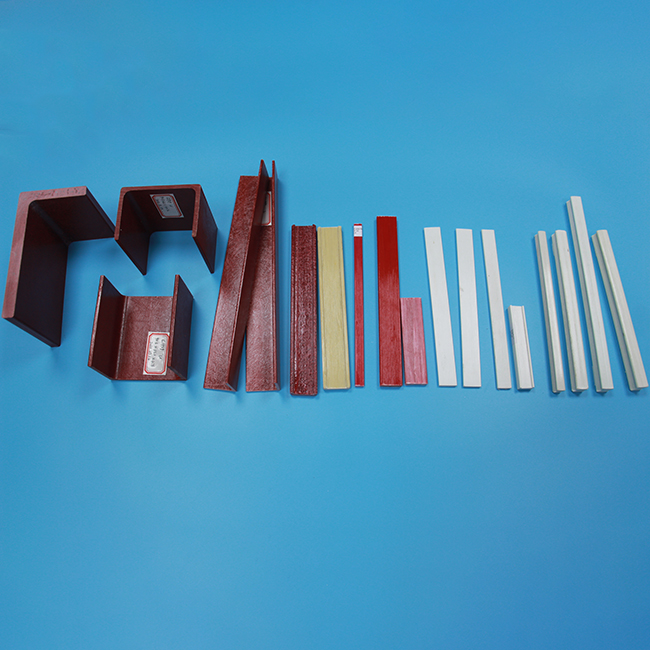

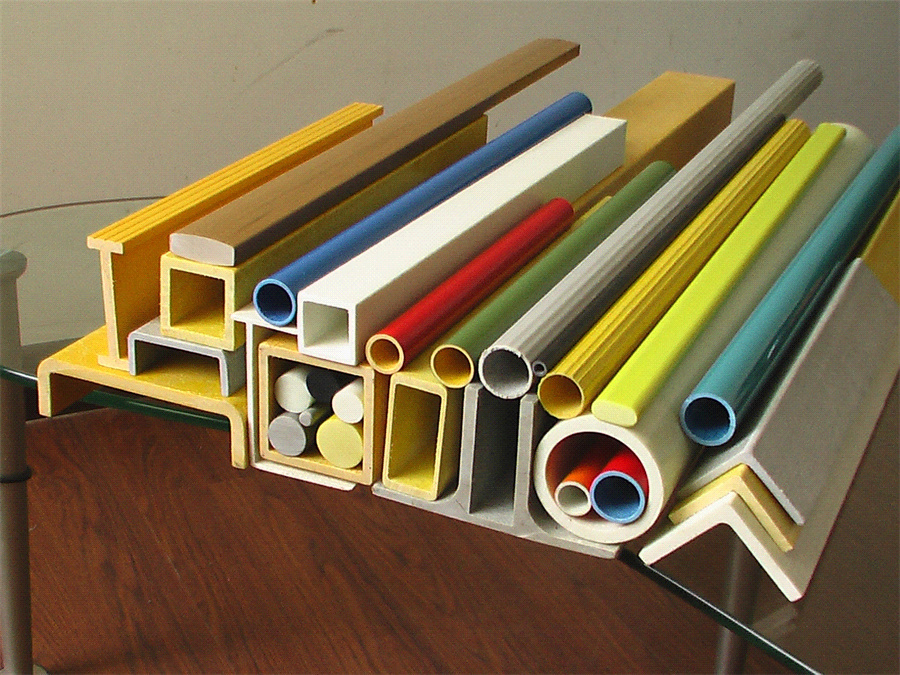

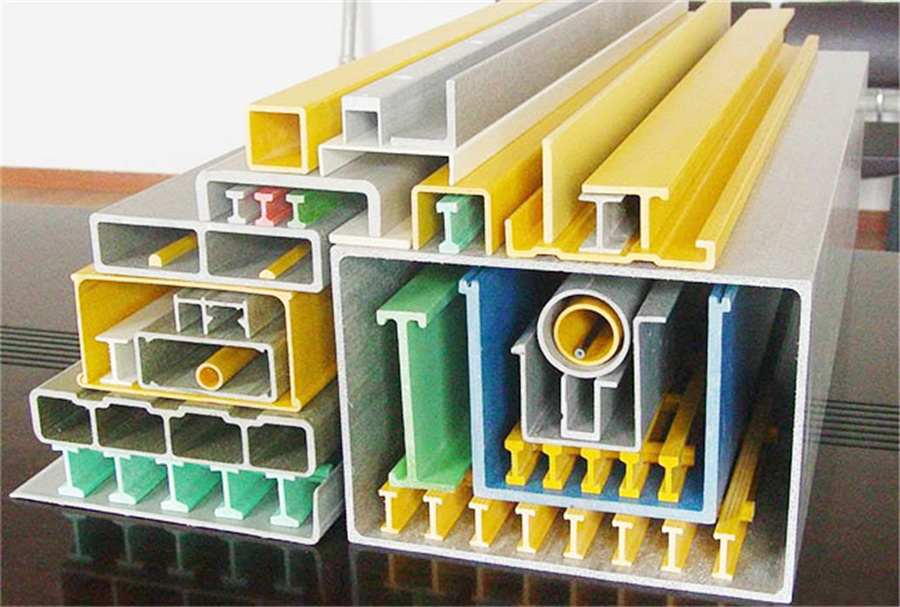

ສາຍການຜະລິດຈໍານວນຫລາຍຮັບປະກັນທາງເລືອກທີ່ກວ້າງຂວາງຂອງໂປໄຟ pultruded ກັບການຈັດສົ່ງທັນທີ;ຫຼາຍກວ່າ 300 ຮູບຮ່າງທີ່ເຮັດຈາກວັດຖຸດິບທີ່ຫຼາກຫຼາຍແລະສີທີ່ແຕກຕ່າງກັນ.
ຂະຫນາດອື່ນໆສາມາດປັບແຕ່ງໄດ້
ກະດູກໝາ | |
ຖານ (B) | ຄວາມສູງ (H) |
6 6 6 8 10 10 10 10 10 10 12 12 12 12 16 16 | 6 6 10 10 10 11 12 13 15 16 12 16 17 19 18 20 |
ໂປຣໄຟລ໌ເຄິ່ງວົງມົນ | |
ຖານ (ຂ) | ຄວາມສູງ (H) |
4 5 5 7 6 8 8 | 2 2 2.5 2.5 3 3 4 |
ຂະຫນາດອື່ນໆສາມາດປັບແຕ່ງໄດ້
ຂະຫນາດອື່ນໆສາມາດປັບແຕ່ງໄດ້
ໂປຣໄຟລ໌ຮູບຊົງກະບອກ | |
ຖານ (ຂ) | ຄວາມສູງ (H) |
5.0 5.7 6.0 6.8 6.0 7.0 8.0 9.0 10.5 12 | 2 2 2 2 3 3 3 3 3 3 |
ລຶບລ້າງຮູບສີ່ຫລ່ຽມ | |
ຖານ (ຂ) | ຄວາມສູງ (H) |
6.35 7.10 7.92 10.0 10.0 10.0 10.8 20.0 20.0 20.0 20.0 20.0 25.0 25.0 25.0 30.0 50.0 50.0 50.0 | 3.18 3.05 6.35 4.0 4.8 10.0 4.0 4.0 6.0 8.0 10.0 12.0 8.0 12.0 25.0 20.0 8.0 12.0 25.0
|
ຂະຫນາດອື່ນໆສາມາດປັບແຕ່ງໄດ້
ຂະຫນາດອື່ນໆສາມາດປັບແຕ່ງໄດ້
ໂປຣໄຟລ໌ຮອບ | |
Ø (ມມ) | Ø (ມມ) |
2.0 2.5 3.0 3.5 4.0 4.5 5.0 6.0 7.0 8.0 | 10 12 14 15 19 20 22 24 28 30 |
ໂປຣໄຟລ໌ທໍ່ | |||
Ø i | Ø e | Ø i | Ø e |
3 3 3 4 4 6 6 8 10 15 16.7 18.3 | 6 7 8 8 10 10 13 12 15 20 27.7 23.0 | 20 21 27 28 30 32 35 40 45 60 75 80 | 24 24 32 32 35 37 40 45 50 75 90 100 |
ຂະຫນາດອື່ນໆສາມາດປັບແຕ່ງໄດ້
ຂະຫນາດອື່ນໆສາມາດປັບແຕ່ງໄດ້

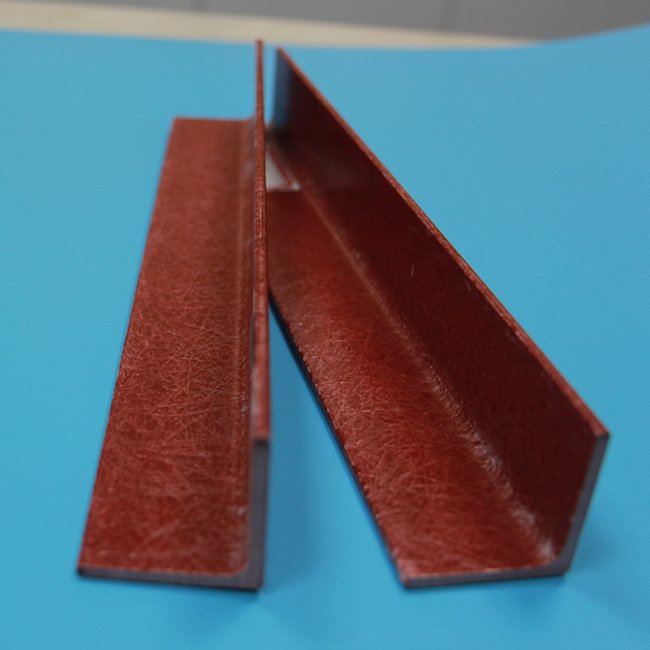

ໂປຣໄຟລ໌ L | ||
ຄວາມສູງ (H) | ຖານ (ຂ) | ຄວາມຫນາ (E) |
31.75 | 63.5 | 4.76 |
38.1 | 38.1 | 3.18 |
38.1 | 38.1 | 4.76 |
38.1 | 57.15 | 4.76 |
50.8 | 50.8 | 4.76 |
50.8 | 50.8 | 12.7 |
50.8 | 69.85 | 6.35 |
76.2 | 152.4 | 12.7 |
ໂປຣໄຟລ໌ U | ||
ຖານ (ຂ) | ຄວາມສູງ (H) | ຄວາມຫນາ (E) |
25.40 | 50.80 | 6.35 |
30.96 | 65.09 | 3.18 |
63.50 | 114.30 | 6.35 |
65.09 | 90.49 | 4.76 |
ຂະຫນາດອື່ນໆສາມາດປັບແຕ່ງໄດ້
ຂະຫນາດອື່ນໆສາມາດປັບແຕ່ງໄດ້
ທໍ່ສີ່ຫລ່ຽມ | ||
ຖານ (ຂ) | ຄວາມສູງ (H) | ຄວາມຫນາ (E) |
38.1 | 38.1 | 3.18 |
50.8 | 50.8 | 6.35 |
50.0 | 50.0 | 4.00 |
